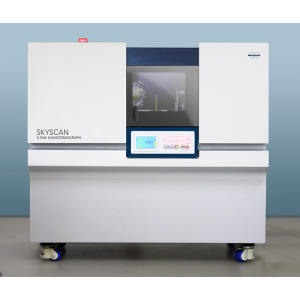

多量程X射线纳米CT系统 3D-XRM
型号:SKYSCAN 2214
新型的多量程纳米CT-SkyScan 2214完美的解决了样品尺寸多样化与空间分辨率的矛盾，一台设备即可实现从微米到分米尺寸样品的高分辨率扫描。创新性的采用几何放大与光纤放大相结合的两级放大模式，使样品在距离光源很大距离的情况下依然获得亚微米级的分辨率，同时还解决了光学透镜二级放大带 来的扫描效率低的问题，用户无需再花费几个小时甚至是数十个小时等待一个结果了。
SkyScan2214为油气勘探，复合材料，锂电池，燃料电池，电子组件等材料的三维成像和精确建模提供了独特的解决方案。该仪器可接受300mm大小的物体，并为小尺寸和中等尺寸（10cm范围左右）样品扫描提供亚微米级的分辨率。该系统可选择圆形和螺旋扫描轨迹进行样品扫描，并提供分层重建（InstaRecon®）软件，和获得许可的精确的螺旋重建算法，为精确测量提供高精度信息。
开放式纳米焦点金刚石光源，降低使用成本

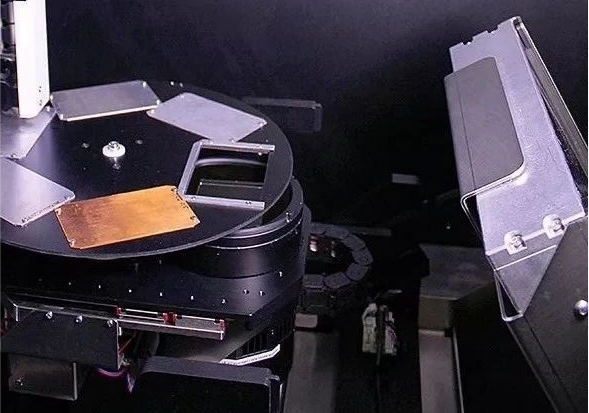

多探测器自动切换（可选4个），可选择适用于中小尺寸样品成像的高灵敏度CCD探测器和适用于大尺寸样品、快速扫描的高分辨率CMOS平板探测器
11轴高精度定位系统，精度优于50nm

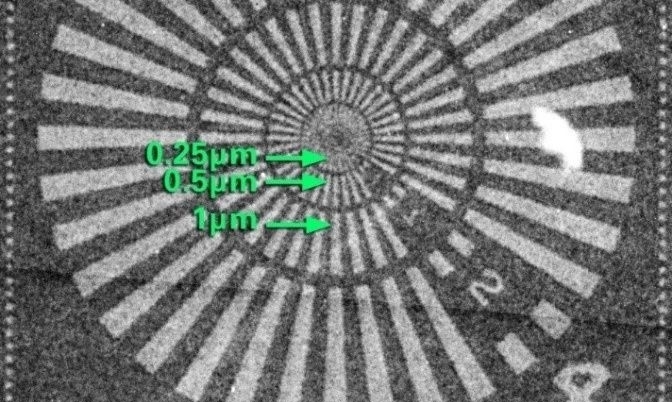

三维空间分辨率优于500nm，最小像素尺寸优于60nm
设备主要参数
◇空间分辨率：500nm
◇此仪器最小像素尺寸（细节检测能力）：60nm

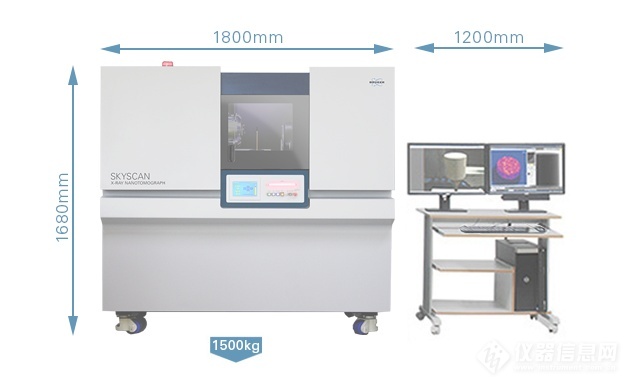

◇此仪器最大可放置样品：直径300mm，高度400mm
◇此仪器最大可扫描样品：直径140mm，高度150mm
◇精度空气轴承，载重25kg，精度优于50nm
◇集成花岗岩抗震台
◇20-160kV 新式X射线源，焦点尺寸：优于500nm
◇多探测器配置：600万有效像素的平板探测器+1100万像素冷却式CCD（3个可选）
◇支持长样品的螺旋扫描与重构
◇超快重建软件InstaRecon®
◇ 基于GPU加速的3D重建支持所有的图像格式
◇ 2D/3D图像定量分析软件和支持面/体渲染的3D可视化软件，以及手机APP
应用案例

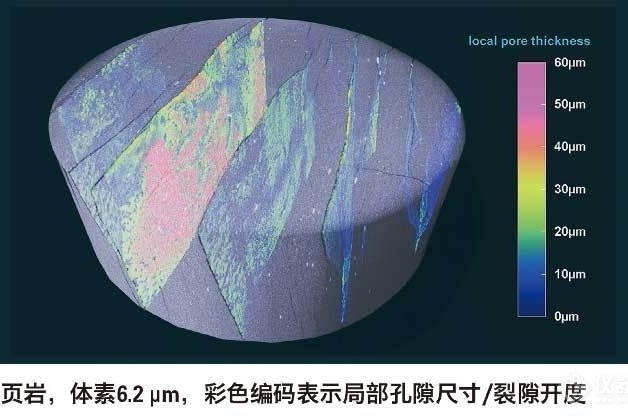

地质、石油和天然气勘探
◆常规和非常规储层全尺寸岩心
◆或感兴趣区的高分辨率成像
◆测量孔隙尺寸和渗透率，颗粒尺寸和形状
◆测量矿物相在3D空间的分布
◆原位动态过程分析

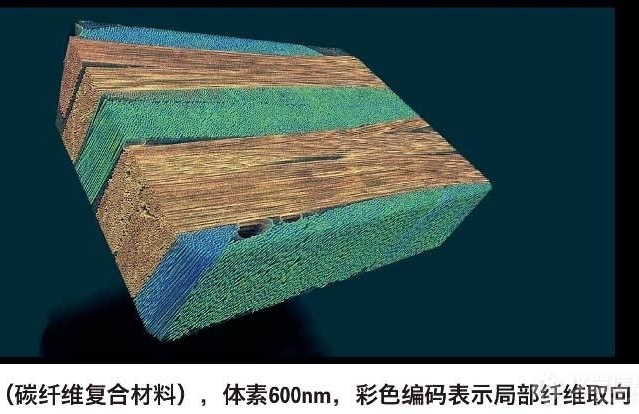

聚合物和复合材料
◆以<500 nm 的真正的 3D 空间分辨率解析精细结构
◆评估微观结构和孔隙度
◆量化缺陷、局部纤维取向和厚度

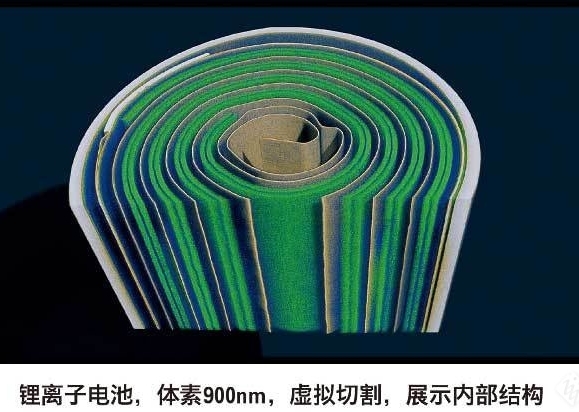

电池和储能
◆电池和燃料电池的无损 3D 成像
◆缺陷量化
◆正负极极片微观结构分析
◆电池结构随时间变化的动态扫描
